项目
型号
|

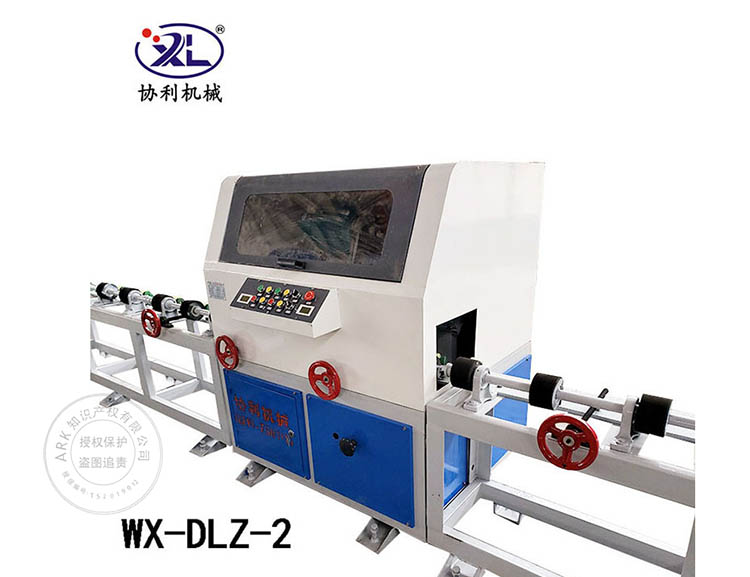

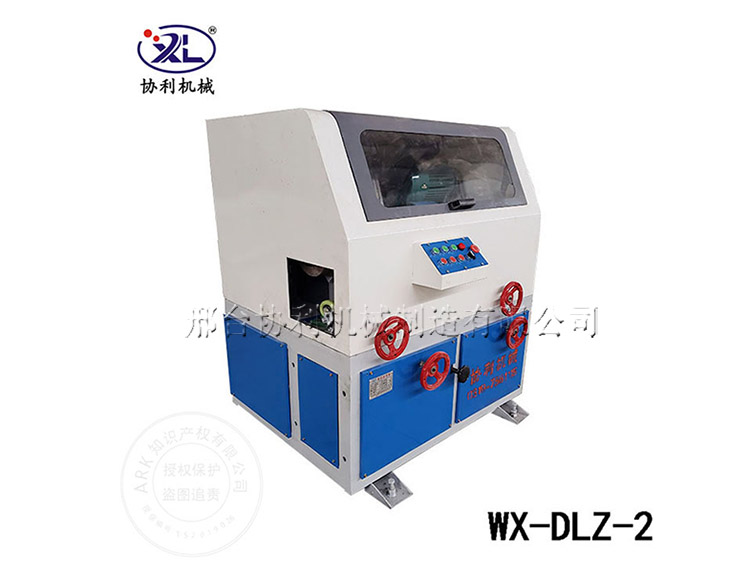

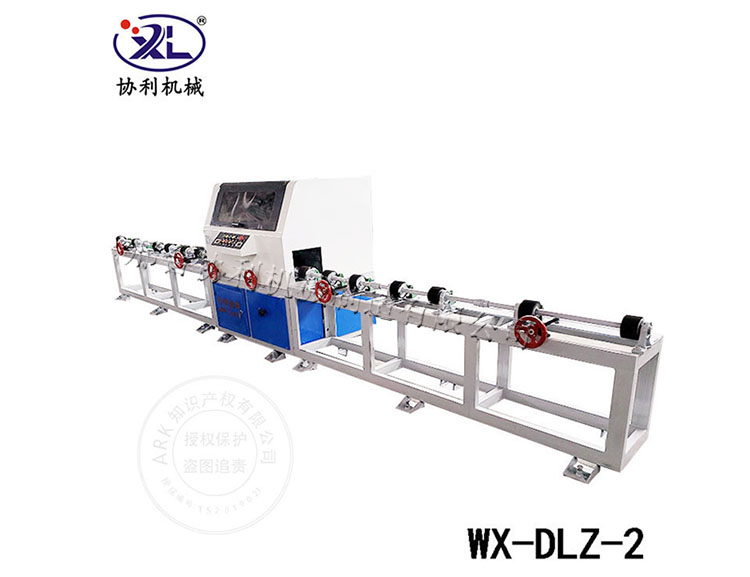

WX-DLZ-2
|
WX-DLZ-4
|
WX-DLZ-6
|
WX-DLZ-8
|
WX-DLZ-10
|
|
输入电压(v)
|
380V三相四线
|
|
输入功率（kw)
|
8.6
|
18
|
26.5
|
35.5
|
44
|
|
抛光轮规格（mm)
|
250/300*40/50*32（宽度可拼装）
|
|
导轮规格(mm)
|
110*70
|
|
抛光轮转速（r/min)
|
3000
|
|
导轮转速（r/min)
|
无级调速
|
|
加工直径（mm)
|
10-150
|
|
加工效率（m/min)
|
0-8
|
|
表面粗糙度 (um)
|
Ra 0.02
|
|
加工长度（mm)
|
300-9000
|
|
干式风机除尘
|
可选
|
|
湿式水循环除尘
|
可选
|
|
磨头进给方式
|
电调
|
|
机床总重量约（kg)
|
800
|
1600
|
2400
|
3200
|
4000
|
|
设备外形尺寸（m)
|
1.2*1.2*1.0
|
2.4*1.2*1.0
|
3.6*1.2*1.0
|
4.8*1.2*1.0
|
6.0*1.2*1.0
|
圆管抛光机操作方法
1、 先将工件放入轨道内。
2 、将工件的中心对准千页轮的中心。
3 、将轨道锁死，使轨道按一定角度倾斜（倾斜角度越大，工件前进速度越大）。
4、 启动导轮电机，如果前进速度适宜时，移动磨头至工件上。
5 、如果出现螺纹状时表明前进速度较快，可适当使轨道的倾斜角度小一些。
6 、要经常检查减速机内是否缺油。
7 、要经常检查磨头内是否有杂音，或有轻动。

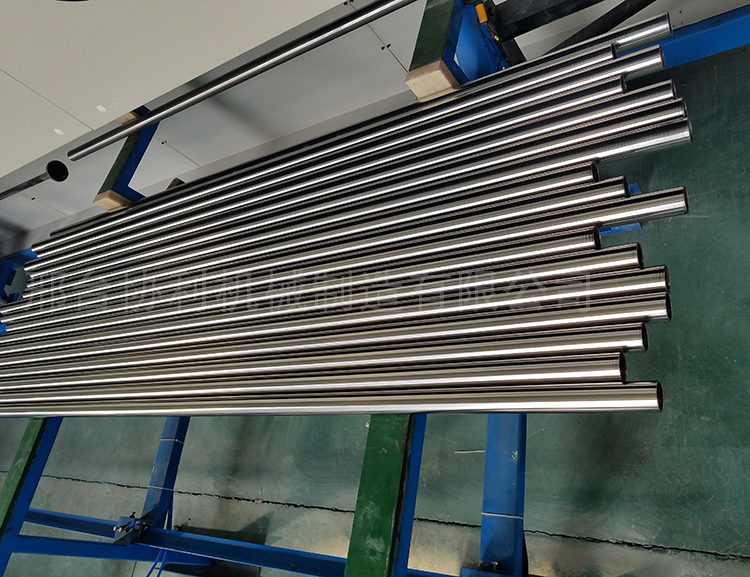

圆管抛光机抛光工件不会影响工件的尺寸，特别适合对无心磨床加工后工件的高亮度抛光。圆管抛光机具有工作效率高，工件表面粗糙度好，性能稳定，该机导轮转速变频控制（可选），因此无论工件直径大小，也可加工到理想目的。 是圆管、圆棒、细长轴、石英棒抛光。
安装调试
1、机器安装：抛光机，必须放置于经过水平粉刷的水泥地面上，依照机器底座四处的螺孔用螺栓固定在地面上，矫正水平。
2、本机带有配电箱，使用380V三相四线，配电箱下面有4座接线柱配有零钱。
3、调试转速： 接通电源旋转电机转速，手握按钮开关，主机即通电运转，转动抛光轮，此时看抛光轮旋转方向是否与抛光轮护盖上面的箭头一致，若转向相反，则要切断电源，等引入电的三相线任意两相对调想接，按上述程序重新操作或转实抛光轮转向箭头方向一致.

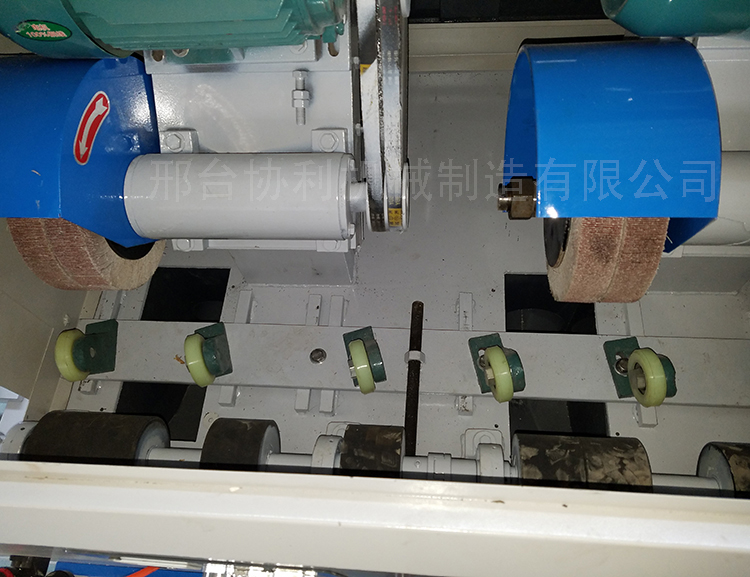

圆管抛光机由底座、抛盘、抛光织物、抛光罩及盖等根柢元件构成。电动机固定在底座上，固定抛光盘用的锥套通过螺钉与电动机轴相连。抛光织物通过套圈紧固在抛光盘上，电动机通过底座上的开关接通电源起动后，便可用手对试样施加压力在翻滚的抛光盘上进行抛光。抛光过程中参与的抛光液可通过固定在底座上的塑料盘中的排水管流入置于抛光机旁的方盘内。抛光罩及盖可防止灰土及其他杂物在机器不运用时落在抛光织物上而影响运用效果。
|
